1) 为了避免模块外围电路引起的额外耗流，测试模块耗流最准确的方法是单独给模块供电，即只接VBAT、GND、SIM卡、RF和PWRKEY，此时VBAT的耗流即为模块耗流。

2) 在EVB上测试模块耗流时，建议直接测试SUB板；

                               不建议采用此方式，因为二极管压降随电流变化而变化，可能会因模组供电电压不稳定而导致模组工作异常。

标准 USB接口最大供电电流是500mA，不能满足模块峰值电流的要求。如果客户一定要选择USB供电方式，可以按照以下步骤操作：

1) 通过AT+CGMSCLASS配置模块GPRS等级为8（该命令需要重启模块生效）。GPRS等级配置为8时，uplink slot只有1个。

2) 靠近模块VBAT端增加2个低ESR值的2200uF大电容。

3) 建议将VBAT电压调节在4.0V~4.3V之间，以增加电压跌落余量。

4) 在弱信号环境（比如CSQ值小于14）下测试，如果模块能够正常使用，则表示供电正常。

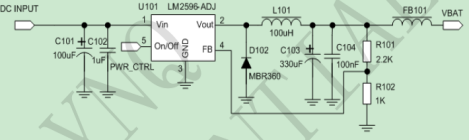

                              由于压差比较大，建议使用DCDC电路，特别是经常发送数据的应用，参考电路如下图：

+++退出透传模式后，可以通过ATO指令返回透传模式

[12:22:37.404]发→◇+++□

[12:22:38.428]收←◆

OK

[12:22:45.093]发→◇ato

□

[12:22:45.097]收←◆ato

>

测试问题没有答案呀1

456

Qca9377

原来三大运营商老的MNC只有00，01，02，03。

现在新的物联网卡，移动增加了07,08。联通增加了06，电信增加了05。

我们要在模块底层PLMN（MCC+MNC）配置表里增加这些新的MNC，才能识别物联网卡。

IMSI共有15位，其结构如下：MCC+MNC+MSIN ，（MNC+MSIN=NMSI）

MCC：Mobile Country Code，移动国家码，MCC的资源由国际电联（ITU）统一分配和管理，唯一识别移动用户所属的国家，共3位，中国为460;

MNC:Mobile Network Code，移动网络码，共2位，中国移动TD系统使用00，中国联通GSM系统使用01，中国移动GSM系统使用02，中国电信CDMA系统使用03，一个典型的IMSI号码为460030912121001

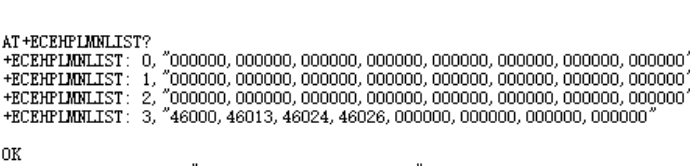

目前我们的产品中已经支持如下MCC+MNC:

CMCC: 460-00, 460-02,460-07,460-08,454-12,454-13

CU:  460-01,460-09,460-06

CT:  455-7,460-11,460-3

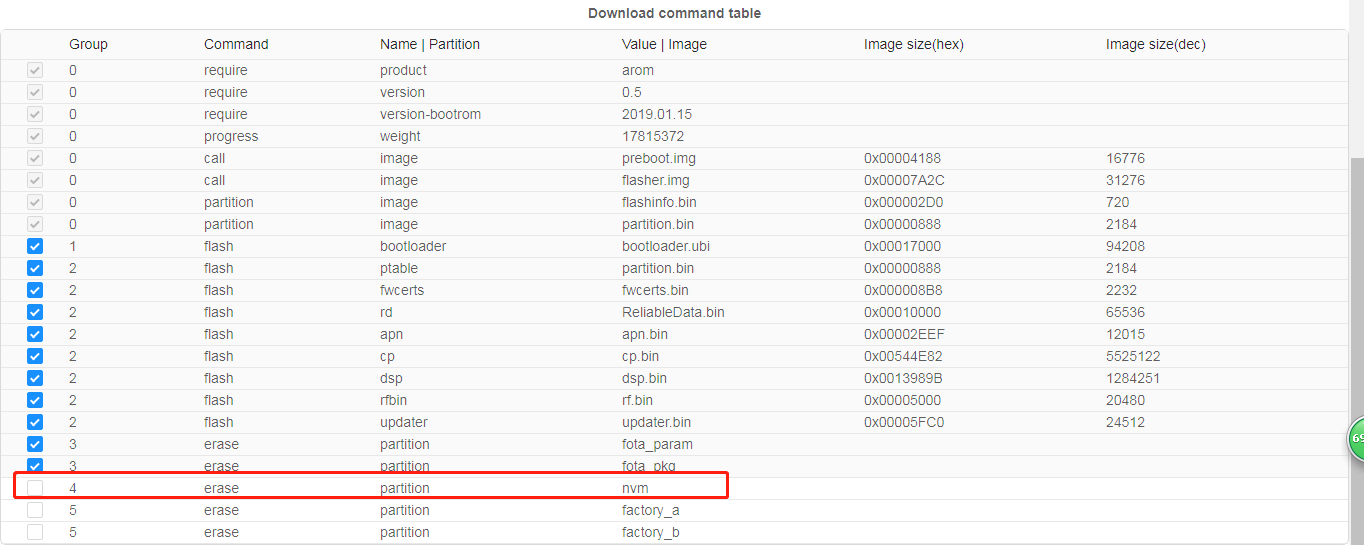

在升级工具Aboot中去掉第4个NVM的勾选，这样重新升级后不需要重新授权，进过一次授权后即可

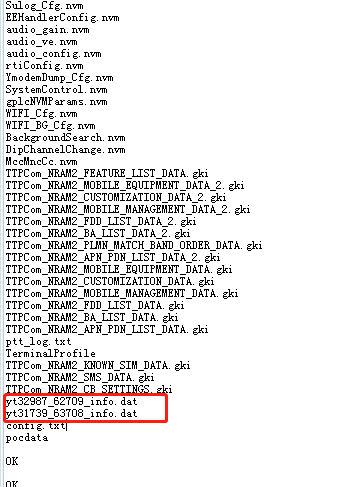

可用AT+MFSLS=2查询是否需要重新授权，这两个文件在就不需要

AT+ESAM=2,指令选择声音通道

AT+CTTS=2,"播放内容"

AT+CTTSPARAM 用来设置音量,语速等

AT+CENG=3，AT+CENG?

[16:12:07.231]发→◇AT+CENG=3

[16:12:07.238]收←◆AT+CENG=3

OK

[16:12:11.456]发→◇AT+CENG?

[16:12:11.459]收←◆AT+CENG?

+CENG: 3,0

+CENG:0,460,0,1806,454c,28,60

+CENG:1,460,00,1806,452b,15,35

+CENG:2,460,00,1806,452a,14,31

+CENG:3,460,00,1877,dae,40,30

+CENG:4,460,00,1806,454d,27,29

+CENG:5,460,00,1877,8548,52,29

+CENG:6,460,00,1806,453c,32,23

OK

L218, L218E and L206MH modules support both the protocols SSL (UP TO TLS 1.2) and HTTPS functionality.

AT+CENG=3，AT+CENG?

[16:12:07.231]发→◇AT+CENG=3

[16:12:07.238]收←◆AT+CENG=3

OK

[16:12:11.456]发→◇AT+CENG?

[16:12:11.459]收←◆AT+CENG?

+CENG: 3,0

+CENG:0,460,0,1806,454c,28,60

+CENG:1,460,00,1806,452b,15,35

+CENG:2,460,00,1806,452a,14,31

+CENG:3,460,00,1877,dae,40,30

+CENG:4,460,00,1806,454d,27,29

+CENG:5,460,00,1877,8548,52,29

+CENG:6,460,00,1806,453c,32,23

OK

SIM卡座的TVS，Reset上TVS管这两组信号上可用的TVS型号：PESD5V0F1BL （厂家NXP），ESD7951ST5G （厂家ON）；

 VBAT上稳压管可推荐型号：PZ3D4V2H （厂家PRISEMI ），HDZMV4Z01 5.1B （厂家ROHM ）

  天线部分：

 天线的ESD器件之前用的是0201封装，LRC的ESD如下：

建议选用负载电容小于0.3PF物料；

以上物料，客户还可以根据硬件设计手册上对TVS的选型说明，自己选择。

AT+UARTCFG=0,4

0,1是串口2，0,4是USB（默认），0,0是at口，1,0是串口1，抓debug

过滤器需在default中选中2G的选项

1. 开机正常注网；

2. 发送数据；

3. AT+CFUN=0；

4. 等待返回OK后断电；

5. 再次上电，返回第1步；

AT$QCPDPP=1,2,"test4g","test4g@zhmb.vpdn.g

电信卡EVDO的时候设置账户密码的方法：

AT$QCPDPP=1,2,"test4g","test4g@zhmb.vpdn.g

ICCID:Integrate circuit card identity 集成电路卡识别码即SIM卡卡号，相当于手机号码的身份证。 ICCID为IC卡的唯一识别号码，共有20位数字组成，其编码格式为:XXXXXX 0MFSS YYGXX XXXX。分别介绍如下: 前六位运营商代码:中国移动的为:898600;898602 ，中国联通的为:898601、898609，中国电信898603，898606。

GPRS Timer 3 value (octet 3)

Bits 5 to 1 represent the binary coded timer value.

Bits 6 to 8 defines the timer value unit for the GPRS timer as  follows:

Bits

8 7 6

0 0 0 value is incremented in multiples of 10 minutes

0 0 1 value is incremented in multiples of 1 hour

0 1 0 value is incremented in multiples of 10 hours

0 1 1 value is incremented in multiples of 2 seconds

1 0 0 value is incremented in multiples of 30 seconds

1 0 1 value is incremented in multiples of 1 minute

1 1 0 value is incremented in multiples of 320 hours

1 1 1 value indicates that the timer is deactivated .

例:

01000111，为什么代表70小时

value是7，单位是10小时，所以实际是70小时

宝骏是给各个分时租赁公司出产品，比如滴滴，神州等。

首汽也是做分时租赁，用北汽新能源的车。

通卡目前针对公交车。

飞驰镁物做江铃汽车前装。

at+mzone?

AT+FSINFO="Z:"

337408

OK

AT+CDNSGIP="baidu.com"

AT, ATE0, AT+CGATT?, AT+CPIN?, AT+EGPSC, AT+CSTT  1秒内

AT+GETGPS      30秒

AT+CIICR          85 秒

AT+CIPSTART, 90 秒

AT+CIPSEND,  85 秒

AT+CIPCLOSE  75 秒

AT+CIPSHUT   75 秒

time-nw.nist.gov 正常是连上之后会收到4个字节数据，然后自动断开

没有校准、IMEI会重叠、后续软件更新和还技术支持没有保证、供货没有保障、质量和追溯没有办法保障、没有办法长期供货（公司随时可能不做）

加入NITZ功能可实现

查看《CCED详解》

At+ddet=1，检测到数据格式为：

+DTMF:1

+DTMF:2

+DTMF:3

AT+ISLKVRSCAN;+CSQ;+CGATT?;+ESLP=0

发AT+CLIP=1开启

AT+CPWD="SC","旧PIN码","新PIN码"

OK

AT+CPIN?

+CPIN: SIM PIN

OK

AT+CPIN="4321"

+CPIN: READY

OK

AT+CLCK="SC",1,"PIN码"

OK

AT+ECPIN2?

+ECPIN2: SIM PUK2

AT+ECPIN2=12345678,2345  // 修改PIN2为“2345”

OK

AT+ECPIN2?

+ECPIN2: SIM PIN2

AT+ECPIN2=2345

OK

AT+ECPIN2?

+ECPIN2: READY

需要先把电话号码存在本地才可以查询，模块没有办法从SIM中读到电话号码

AT+CPBS="ON"

OK

AT+CPBW=1,"本机号码",129,"cell"

OK

AT+CNUM

+CNUM: "cell","本机号码",129,0,4

OK

默认不打开

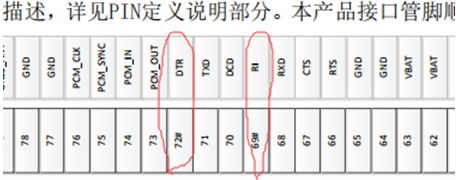

由于我们的模块默认带睡眠功能，如果客户要控制模块睡眠唤醒，控制要控制该信号；如果不睡眠DTR建议接地；

两种情况可以判断

1、 一个是用NMEA0813 里面的GSV 如果有不同的卫星参与会有GPGSV,BDGSV这种

2、 另外可以用ST的GNS语句

一般判断gsv更通用

EPO的id是分三个字段，vendor id/ project id /device id.

这三个组成一个id，这样一个整体，一天不要超过10次。因为每一个device一天理论上只需要4次数据。

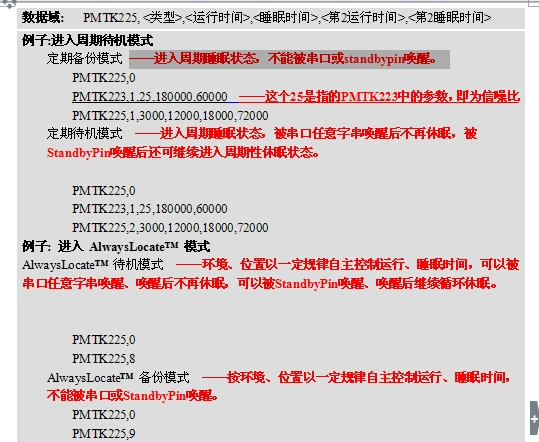

支持

$PMTK256,1*2E<CR><LF>  使能timing模式

$PMTK285,PPSType,PPSPulseWidth*CS<CR><LF> //输出条件及脉宽，可以设置3D定位再输出，因为定位前不准，只有上升沿

   PPSType. Availability

   "0", Disable

   "1", After the first fix

   "2", 3D fix only

   "3", 2D/3D fix only

   "4", Always

   PPSPulseWidth. PPS Pulse Width (unit in ms).

$PMTK326,PPS_BY_USER,Local_ms,phase*CS<CR><LF>  //延迟和相位设置

   PPS_BY_USER

   "1", PPS output by user.

   "0", PPS automatic output.

   Local_ms. Local receiver time tick. Range is from 0 to 4294967295 (232-1).

   Phase. Time tick phase range is from 0 to 262143

$PMTK605*31

串口查询一定要加checksum

power gps工具则不需要，$PMTK605即可

默认下线门限值CN为15.

$PSTMSETPAR,1132,0*2A

 $PSTMSETPAR,1105,0*2E

 $PSTMSAVEPAR*58

追踪灵敏度ST标准为30s后，还能搜索到4颗卫星即可，非fix定位（软件设定，CN值小于15的卫星不参与定位（软件可调整））；

重捕获灵敏度测试方法

-130--->-140--->-150--->-154 信号关闭5s重新打开后，能定位即可

="PMTK311,8"    设置最小仰角8度

="PMTK506,14"   设置最小SNR门限为14dB

="PMTK328,50"   设置精度门限为50米

$PSTMGETPAR,1500*27

$PSTMSETPAR,1201,80057*23

$PSTMGETPAR,1228,0*36

$PSTMSAVEPAR*58

$PMTK886,CmdType

   CmdType:

 '0'  Normal mode: For general purpose

 '1'  Fitness mode: For running and walking purpose that the low-speed (< 5m/s) movement will have more effect on the position calculation.

 '2' Aviation mode: For high-dynamic purpose that the large-acceleration movement will have more effect on the position calculation.

 '3' Balloon mode: For high-altitude balloon purpose that the vertical movement will have more effect on the position calculation.

 '4' Stationary mode: For stationary applications that zero dynamics is assumed.

New stationary mode (PMTK 886): Add $PMTK886,4*2C<CR><LF> :Enter stationary mode.

[Example]

   $PMTK886,0*28<CR><LF> :Enter normal mode.

   $PMTK886,1*29<CR><LF> :Enter fitness mode.

   $PMTK886,2*2A<CR><LF> :Enter aviation mode.

   $PMTK886,3*2B<CR><LF> :Enter balloon mode.

   $PMTK886,4*2C<CR><LF> :Enter stationary mode.

[Note]

   Each mode has its altitude limitation. Please base on below table to choose the appropriate mode. If your test scenario exceeds the limitation, the position calculation will be incorrect.

     Mode              Altitude Limitation

     Normal mode      10000 m

     Fitness mode     10000 m

     Aviation mode    10000 m

     Stationary mode  10000 m

     Balloon mode     80000 m

$IRGSV,2,1,06,805,83,143,,807,59,144,,804,54,176,,803,46,239,*7E

$IRGSV,2,2,06,809,30,291,,802,06,231,,,,,,,,,*77

此语句表示收到六颗印度卫星

卫星编号：802、803、804、805、807、809

印度有用卫星编号为801-807

TDMonitor2.2.7

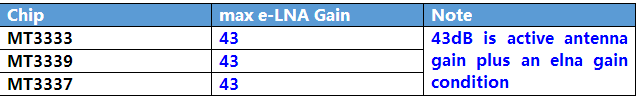

GPS模块自带LNA（anton低噪声放大器）,在客户使用的时候不需要再外加LNA器件。

命令: $PMTK314,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1*34 全开

     $PMTK314,0,1,0,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0*35 只开启RMC，GGA，GSA三个

坐标转换（WGS、GCJ02、BD09）：https://tool.lu/coordinate/

高德坐标抓取：https://lbs.amap.com/console/show/picker

百度坐标抓取：http://api.map.baidu.com/lbsapi/getpoint/index.html

MT3333和AG3331平台可以做RTK, 模组提供raw data,数据解析需要客户根据根据Ntrip协议对接第三方平台.

RTK: 精度厘米级

Real - time kinematic

载波相位差分技术

RTD目前只有N23D支持

RTD: 精度亚米级

Real Time Differential

实时动态码相位差分技术

正在开发的N25BD支持惯导

N10X，中科微 AT6558R  ,ROM，不能做到上电glonass only，需要配置

L509REN内置GNSS，和芯星通 UC6228，ROM(后续计划改为ASR5311，这个可以定制)，不能做到上电glonass only，需要配置

N10B，MTK MT3333，Flash，可以定制固件

N10F，Airoha AG3352，Flash，可以定制固件

N26，Airoha AG3335，Flash，可以定制固件

保存

最大测量高度（海拔）: Normal mode 18000m, Balloon mode 80000m

最大速度: 515 m/s

最大加速度: 4G

GPS+BD: PMTK353,1,0,0,0,1*2B

GPS only: PMTK353,1,0,0,0,0*2A

BD only: PMTK353,0,0,0,0,1*2A

GPS+GLO:PMTK353,1,1,0,0,0*2B

GPS+GLONASS+GALILEO: PMTK353,1,1,0,1,0*2C

需要开机初始化

建议下载GPS Test plus

使用NMEA2KMZ305转成kml文件，就可以用google直接打开

PMTK223（ PMTK_SET_AL_DEE_CFG ）是PMTK225（PMTK_SET_PERIODIC_MODE）命令的补充。因为periodic的run time是一段比较短的时间（3S）,当收到一颗新的卫星信号时会延长这时的run time（即extension的概念），直到这颗卫星的星历解调出来或者到达设定的时间界限值（即Extension threshold）。

SV 增加的卫星数，即增加几颗卫星开始做扩展

SNR 信号筛选值，即新接受的卫星的信号大于这个值才算是增加了一颗卫星

Extension threshold 见上面描述，时间扩展的界限

Extension gap 每次时间扩展之间的时间间隔

Auto interference cancel，默认不打开，打开后会增加2mA电流

《MT3339_Feature_List_Customer_v0.4_SIM各模式验证简介.pdf》

$PMTK301,2*2E                  设置SBAS源

$PMTK001,301,2*33  设置应答

$PMTK401*37      查询SBAS源

$PMTK501,0*2A     返回SBAS状态

$PMTK313,1*2E                    使能SBAS

$PMTK001,313,1*33   设置应答

$PMTK413*34                         查询SBAS状态

$PMTK001,413,1*34   返回SBAS使能状态

$PMTK103*30   cold start 冷启动

Always Locat下运行/睡眠时间不可控；建议使用Periodic power saving mode，N10B在Periodic模式下测试运行5s 睡眠10s耗流：9mA/10min；

另外 N10只支持客户去拉PMTK161,1/0 进sleep/stop模式，再通过任意字符唤醒方式实现低功耗；

PMTK161,1功耗：4.6mA; PMTK161,0功耗：0.384mA;

Open sky下定位精度：

Without Aid: 3.0m 2D-RMS DGPS:2.5m

velocity accuracy:

without aid: 0.1m/s

DGPS: 0.05m/s

Acceleration Accuracy:

Without aid: 0.1m/s2

DGPS: 0.05m/s2

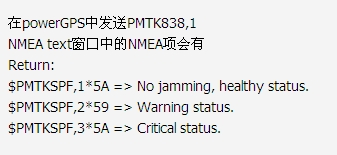

Active Interference Cancel，用于使能抗干扰功能

PMTK314,1,1,1,1,1,1,1,1,1,0,0,1,0,0,0,0,0,0,0,0,1

打开后会有GBS输出

CEP / RMS：

CEP（圆概率误差）：50%的定位点落在以真实位置为圆心的圆内（半径单位为米）。

RMS（均方根误差）：所有定位点与真实位置距离的均方根值（单位：米）。

示例：若RMS为1.5m，表示68%的定位点误差在1.5米内。

标准版本不支持，只有下载特殊版本才可以测试，方法如下：

pmtk306，设置最小cnr、pmtk311，设置仰角

$PMTK001,661,3,ffffffff*49<CR><LF>

其中 "ffffffff" 表示历书传完,若为其他值，表示没传完；

$PMTK660,1800*17<CR><LF>

返回

$PMTK001,660,3,ffffffff*17<CR><LF>

其中： 1800s ：为查询时间间隔

            ffffffff： 对应有效星历卫星号；

通过二维码扫描：

N10和N10B：V5是3.3V， V4是2.8V

N20和N20B， V2是3.3V，V1是2.8V

软件版本PMTK605

20150108_AXN2.3_C39

如：+CENG: 4,1<CR><LF>

<CR><LF>

+CENG: 0,"0687,30,00,404,86,18,a746,05,00,7d0d,255,-80,97,97,x,x,x,x,x,x,x"<CR><LF>

+CENG: 1,"0724,32,09,0bb9,404,86,7d0d,105,105"<CR><LF>

+CENG: 2,"0691,28,57,201f,404,86,7d0d,92,92"<CR><LF>

+CENG: 3,"0684,21,46,a73b,404,86,7d0d,64,64"<CR><LF>

+CENG: 4,"0689,19,12,a73c,404,86,7d0d,53,53"<CR><LF>

+CENG: 5,"0688,18,37,201e,404,86,7d0d,49,49"<CR><LF>

+CENG: 6,"0725,17,31,0bbb,404,86,7d0d,46,46"<CR><LF>

目前版本只能显示当前小区的信号强度，邻小区的可通过RXLEV进行转换

RXLEV 0 < - 110dBm

RXLEV 1 = - 110~ - 109dBm

RXLEV 2 = - 109~ - 108dBm

… …

RXLEV 62 = - 49 ~ - 48dBm

RXLEV 63 > - 48dBm

电阻屏

摄像头一般有PCLK和MCLK两个CLK，一个是pixel 一个是主时钟

系统一共有16 CHANNEL DMA，基本相关的功能模块都有相应的DMA(uart, i2c, sd, lcd...)

SPI摄像头支持 VGA@15FPS。

800mA，是否支持1600mA？

带屏幕显示的目前rom大概剩余1MB，RAM为1.5-2MB。（ram根据rom使用情况会有变动）

不带屏幕的rom大概剩余1.5，ram大概2MB(不带屏幕的版本也不带camera功能。因此如果要使用camera，则必须使用带屏幕的代码版本。)

平台SSL目前只支持到1.0，建议是关掉平台ssl，自行移植（平台ssl占用空间大，版本老，不建议使用）

 xml解析支持，json解析不支持。需要自行移植

目前版本不支持，需要自行移植

如果关掉平台ssl，那么不支持。如果打开平台ssl，支持https。但是如1所说，只支持到TLS1.0

比亚迪BF20A2 ，思比科SP0A38

自适应波特率版本建议开机后均发一条AT+IPR固定波特率

AT+MQTTSETHEX=1

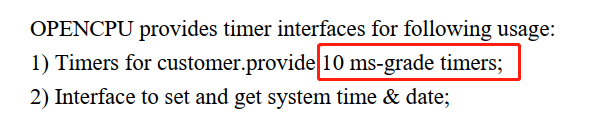

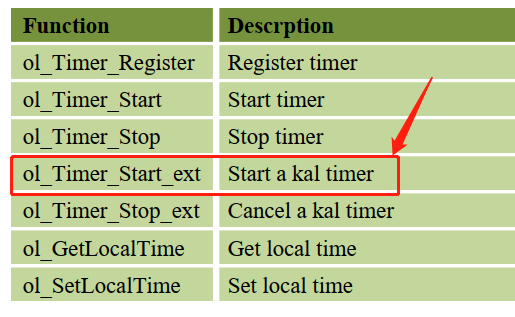

可以做到ms以下的延时。 我们指导文档说明可提供10ms级别的定时，但是实际上，可以做到ms以下的延时，但是最好不要滥用，因为这是内核底层级别的kal(kerneladpatlayer)，该定时器API为：ol_Timer_Start_ext，这个定时器可以做到1个tick 0.4ms，建议tick设置最小2个， reschedule time设置为0（不重复），需要的时候用一次就好。

Yes, all the GSM Modules can be setup to wakeup on SMS/CALL, via using RING pin, this pin will generate a signal (Interrupt on attached MCU) and this can be captured to signal DTR pin for wakeup.

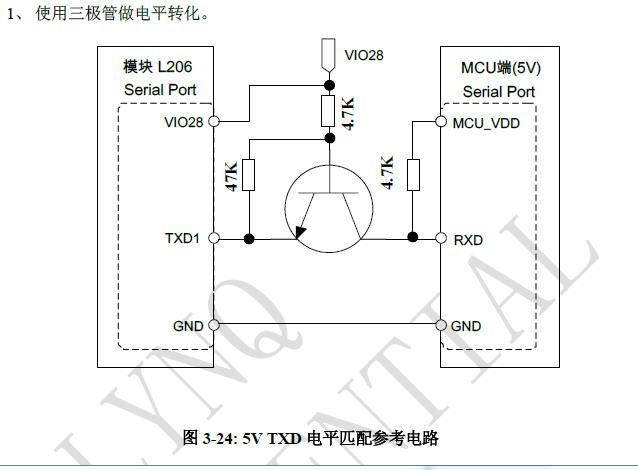

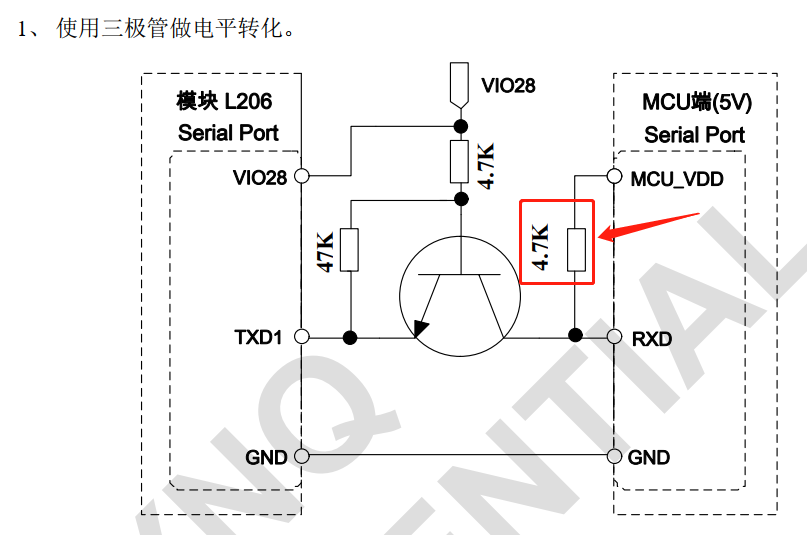

硬件设计手册文档里的电路图有问题，需将MCU 接收端的上拉电阻从4.7k的更换为47k；（如果按照手册的4.7K来设计，模块TXD1低电平时，由于分压问题， TXD1的低电平值会达到1.2V左右，极限情况会导致低电平电压过高，导致数据出错）；

顺带提一下：

TXD1内部分压电阻是1K左右；

AT+UARTCFG=0,1开启

串口三极管电平转换使用S8050可能存在响应不够的问题；建议使用3904三极管（与模块无关，是三极管特性问题；所以，用其他模块时，客户使用三极管电平转换也需要注意下）

L206v01.02b35.00版本不支持IPV6功能；

客户过认证请使用附件中的L206v01.04b01_IPV6demo3版本。

以下为我司在北京泰尔实验室过认证的IPV6流程：

可使用如下命令进行送测

新建APN

•AT+EGDCONT=0,"IPV4V6","anritsu1.com"

激活PDP

•AT+ETCPIP=1,0

使用AT命令Ping IPV4\ IPV6的网址\域名

•IPV4网址：AT+PING=www.aipv4.com  -n 4

•IPV4域名：AT+PING=192.168.1.11  -n 4

•IPV6网址：AT+PING=www.aipv6.com  -d 1 -6  -n 4

•IPV6域名：AT+PING=2001:0:0:1::3  -d 1 -6  -n 4

上位机清卡动作，指导说明

清除SIM RPLMN EF_LOCI：

AT+CRSM=214,28542,0,0,11,"FFFFFFFFFFFFFFFFFFFFFF"

清除SIM RPLMN EF_PSLOCI：

AT+CRSM=214,28531,0,0,14,"FFFFFFFFFFFFFFFFFFFFFFFFFFFF"

清除SIM EF_EPSLOCI：

AT+CRSM=214,28643,0,0,18,"FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF"

清除SIM卡的RPLMN信息：

AT+CRSM=214,20225,0,0,20,"FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF","7FFF5FC0"

清除SIM卡FPLMN信息：

使用AT+CRSM=214,28539,0,0,12,"FFFFFFFFFFFFFFFFFFFFFFFF"

客户使用MCU:M0564  5V供电，MCU无法收到数据（波形成锯齿波），将MCU上拉电阻4.7K改为47K通讯正常（波形正常）

1.2W

VRTC单独使用是不准的。 要使用RTC必须要保证模块的供电不断才行。  这个在我们的2G系列文档里都有说明。

可用AT+CLVL设置音量等级。设置前级音量可用AT+VGR来控制。范围为（0-255），0最小，255最大。

AT+CGMR

Revision: L206Cv01.01b04

OK

+CFUN: 1

AT+CNETSCAN

Operator:"CHINA MOBILE",MCC:460,MNC:00,Rxlev:50,Cellid:873,Arfcn:6

Operator:"CHINA MOBILE",MCC:460,MNC:00,Rxlev:41,Cellid:872,Arfcn:9

Operator:"CHINA MOBILE",MCC:460,MNC:00,Rxlev:38,Cellid:2142,Arfcn:573

Operator:"CHINA MOBILE",MCC:460,MNC:00,Rxlev:42,Cellid:2132,Arfcn:28

Operator:"CHINA MOBILE",MCC:460,MNC:00,Rxlev:32,Cellid:2153,Arfcn:578

Operator:"CHINA MOBILE",MCC:460,MNC:00,Rxlev:18,Cellid:13,Arfcn:22

Operator:"CHINA MOBILE",MCC:460,MNC:00,Rxlev:24,Cellid:2031,Arfcn:26

Operator:"CHINA MOBILE",MCC:460,MNC:00,Rxlev:19,Cellid:2143,Arfcn:582

Operator:"CHINA MOBILE",MCC:460,MNC:00,Rxlev:27,Cellid:2133,Arfcn:14

Operator:"CHINA MOBILE",MCC:460,MNC:00,Rxlev:22,Cellid:2111,Arfcn:574

Operator:"CHN-UNICOM",MCC:460,MNC:01,Rxlev:17,Cellid:68C6,Arfcn:665

OK

At+casp

底层TCP协议有要求，1s，3s，6s...逐步增加，1分钟后间隔保持不变，不断重发。

BLUETOOTH VERSION = BT VER 30

BT HF PROFILE

BT DIALER SUPPORT

BT HFG PROFILE

BT OPP PROFILE

BT SPP PROFILE

AT+FSINFO="Z:"

337408

OK

AT+EGMR=1,7，“IMEI”

可以提供ROM 1.2M， RAM 1.2M的空间

961200

生产工具可以提供源码。 新国都的方式比较复杂，原始版本我们烧录，他们的软件在他们主板上通过SEM芯片进行烧录。

260MHz,不能超频

这部分我们提供SPI接口，由客户来确认数据是否OK

研发来进行培训，会提供客户开发需要用的相关接口文档说明。（类似OPEN CPU文档）

发送 at+cpos=1,2,“00101”手工强制注册到仪器网络，然后发送AT+CSQ 测试信号强度，通过设置门限筛选优良。

测试完成之后,必须发送 at+cpos=0 并且接收到OK[ 自动搜索网络]。

可以使用action=99的方式实现。

以下是示例AT流程

AT+HTTPPARA=URL,"xxxxxxxxxxxxxxxxx"

OK

at+httppara=port,xxxx

OK

at+httpsetup

OK

at+httpaction=99,POST?/terminalreport/scan_device?HTTP/1.1\r\nHost:?t:?report.pay.weixin.qq.com\r\n\r\nDevice-KeyID:?XDL\r\nDevice-TimeStamp:?1539764561\r\nDevice-Sign:?963E2957AAF3DB2E4A36F05C9AF3AEDFBDB9B05E3B1B9840D81CF8A216C069D1\r\nContent-Length:?172\r\n\r\nQCL8+IRX8DpJ2H0fOUseGb7zQ3kFMcxJaiRwX+ZL99yXOfh+9DzhFx20WsrwYopiVpmMSUbmdEIRLIkgMIbLmcivbDn1kiTYfVMRddH/iMj2844LGioVAQofoh1BDovKM4tpWL0tvB60z5m2fHdumCkiO9OMn0nOwWnBP0POZhM=

OK

以上所有组包都需要由客户自己实现，包括签名算法以及http的整个组包处理

303替换709需要注意一下PIN14脚， 对于我们的模块这个脚需要拉低才能进行AT通信。

at+assm，at+clvl

Windows：

Diagnostics为debug口，control为AT口，Modem为拨号上网口

Linux：

USB0是debug口，USB1是Modem拨号上网口，USB2是AT口

不提供源代码，只提供RIL库文件.目前版本支持安卓4.0 ，4.4， 5.1。

安卓向下兼容，此处推荐选用4.4. RIL文件保存在01 FAE_SYS\04 Product\Cellular\3G\L303\05 Drivers and Tools\android RIL。

表示1，已经断开

at+egmr=1,7,"866873020641836"

at+egmr=0,7是查询

参考《L306串口和GPIO口的电平状态对开关机的影响验证_170906-1.xlsx》

1、L306的所有串口和GPIO口都必须在模块上电前保持Floating状态，并保存到上电1S后。6280存在这个硬件缺陷，需要客户特别确认；

      ----这点非常重要，已经更新在硬件设计手册中（最新电路参考设计中也已经加入注明），但是担心客户没有看到，请在客户设计时提醒；

2、不支持的主要功能：

串口PPP拨号；

自适应波特率；

DTMF解码；

MQTT；

FOTA（开发中）

3、主要的BUG：

进入睡眠后心跳包不起作用；（开发中）

USB发送模式下超过512字节会丢失部分字节；（解决中）

SSL证书不能安装；

睡眠只能外部唤醒，不能指令唤醒；

PCM语音效果有些失真；

共享文档中《L306升级说明文档》中

应改为：发送AT+ESWM=0

L306不支持修改波特率，默认是115200，需要修改波特率要定制版本才可以

客户可设置+CNMI=2, 1, 2, 1, 0，然后根据+CMTI: "SM", 12此URC，使用CMGR=12获得短信内容，这样操作不会出现内容缺失。

1、设置ERAT=0，1（2G only）下，

 ①CIPTKA=1,120,30,5（2mins），此设置下，平均电流为7.8ma左右，

 ②CIPTKA=1,300,30,5（5mins），此设置下，平均电流为4.7ma左右，

2、设置ERAT=1，2（3G only）下，

1) CIPTKA=1,120,30,5（2mins），此设置下，平均电流为13.4ma左右，

  2) CIPTKA=1,300,30,5（5mins），此设置下，平均电流为7.2ma左右

在EVB上将PWK11拨向测试点方向，PWK7拨向VBAT开关方向。模块开机后发送AT+PCMCTRL=1打开PCM功能，如果在发送该指令前设置音量需要重新关闭PCM后再打开。不然会出现没声音的情况。

ECELCK锁小区功能不支持（能响应指令，但是不生效，at指令集里面有相关文档 测试版本L306E_SPINv01.02b01_115200）

the L306E can support SSL 3.0/TLS 1.0 version

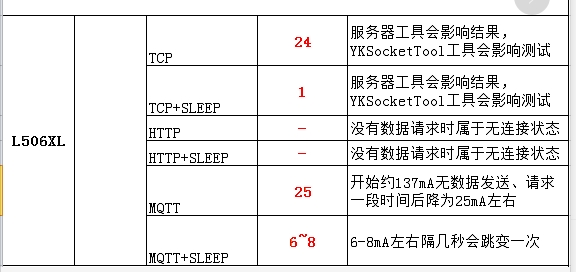

红字部分是功耗（单位毫安），软件版本L506XLv03.04b06.00，裸板情况：

按研发回复，L506X的dump抓取指令是AT+MEFSBACKUP=1

（即：AT+DUMPSWITCH=1指令对L506X不适用，需要用 AT+MEFSBACKUP=1）。

L506不支持NV区擦除，如果需要使用这一项会使校准数据丢失，已经备份过的参数还原后，也会影响模块性能，所以L506升级文档的这一项操作是错误的。

例：SUB和PUB的主题要完全一样，在PUB时才能够得到消息的回复，如果不知道完整的主题，可以用#代替剩余部分。这样会将所有属于这个主题的消息都下发。

AT+IMQTTPUB="/b03b99VXEV1/5adefe7da3ab15e49cac1087/#",1,"{"connect":"true"}"

升级时文件路径中不能出现中文，同时文件路径也不能太长，否则会造成QPST闪退的问题，一般推荐将软件放置在主目录的下一个子目录中。

支持，发送 at+cpof 指令即可关机

at+cpof

OK

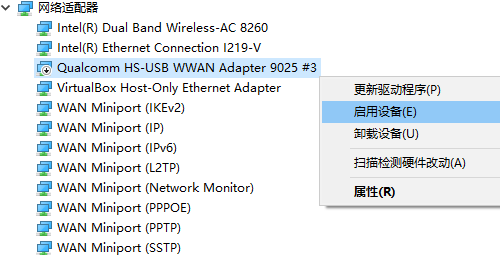

设备接入自动添加虚拟网卡USB0  这时候如果打开AT口使能RNDIS上网功能

但是USB0 被占用了， 此时只能用UART 打开。目前CFLD 还不支持，后续研发会增加此功能 ，XCF 可以支持

1.PIN15 VREG_L11_1P8_M2是否模组上电就有？用于强制下载点上拉的1.8V，可以吗？

--可以做进强制下载的上拉电平。

2.PIN85、PIN87 为BOOT_CFG0/1，规格书显示不用可以悬空，这是配置什么的？

--是系统启动配置，悬空就好。

3.不带WIFI版本，控制外置GPS LNA上电，是否可用PIN45 GPIO_0？

--模块PIN45是GPIO，可以使用。

4.PIN11 USB_VBUS是否可用模组供电4.1V代替5V？板级目前没有5V的电，规格书显示USB_VBUS 引脚工作电压2-5.25V。

--4.1V可以使用。注：一般按照典型值设计就好。

1：确保开发板上喇叭焊接 ，喇叭焊接位置SPK1（喇叭规格8欧，1-2W都可以）

    也要确认506型号能否支持TTS 功能。

2：首先要确保电话能打出去，（确保网络正常）

 #打电话

ATD18980000001;（ATD后面跟电话号码，主要末尾分号）

#接电话

ATA

挂电话：

ATH

3： 如果电话都是正常 可以按照文档调试

AT+MLABTEST=1；开启实验室测试功能，  AT+MLABTEST=0；关闭实验室测试功能。

PID 04 不含B5  05才含B5

L506E 可修改USB ID显示Android为L506

通过root@rtk_test:/sys/devices/platform/101c0000.ehci/usb1/1-1# cat manufacturer

Android

查询

506C/CF的MBN是针对国内的运营商做的配置，海外使用L506E的配置。 如果L506C/CF需要出到海外，需要对MBN进行更新;用PDC tool手动导入印度airtel、reliance 和row mbn,同时保留国内三大运营商的MBN，原来的版本有row mbn，需要deactive，remove删除row，再导入新的row mbn。

该种情况是模块进入了工厂模式，需要重新导入原始的mbn文件，efs.mbn

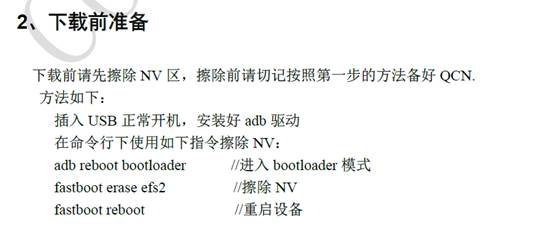

使用adb操作：

adb reboot bootloader
fastboot erase efs2
fastboot flash efs2  efs.mbn
fastboot reboot

导入后模块注网正常，但是如果要测试RF性能需要重新校准。

at+cpsi?

+CPSI: LTE,Online,460-00,0x8109,136335367,305,EUTRAN-BAND40,38950,5,5,-46,-870,-633,24,223

OK

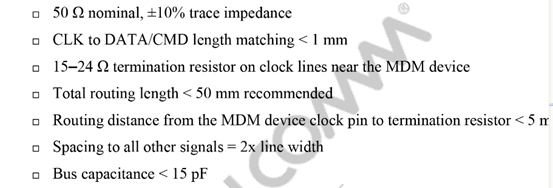

L506可以支持SD3.0。 也有SDIO WIFI接口。同时  USB2.0也支持。

ril版本：LYNQ_Android_5.1_RIL_V02.04 版本打开了模块日志功能，会不停的在客户内存里写  日期_时间_logcat.txt和日期_时间_radio.txt 日志，导致客户内存被写满，需要更新ril才能解决

先试用AT+CNMP设置模块制式，然后通过AT+CCLK?获取时间

L506v03.03b06.00版本以后有天线调试的MBN，LD的是：L506v03.02b15LD.00及之后的版本，X的目前还没有

L506LD的带fota功能的版本为：L506v03.03b01LD.00 及以后的版本。

在此之前的L506LD的版本， 不带FOTA功能

由于系统裁剪，L506X不支持usb轮询，vbus必须接

L506则可以不接vbus

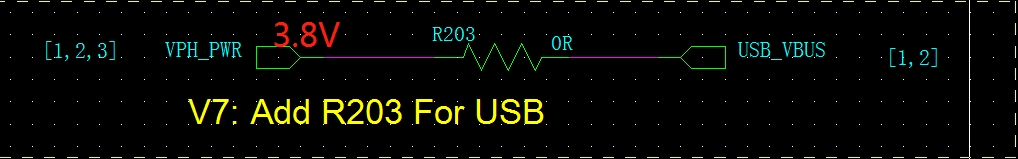

X跟CF系统软件不一样，CF上VBUS不需要加电源，X上必须加电源，如果设计中没有5V的电源下，怎么处理？

VBUS的理论计算值为3.51V，理论上VBUS加3.51V，USB就会起作用。当然，实际值肯定要超理论值才行

实际在L506Xminipcie设计中，VBUS是连接到3.8V上的。而用L506CF时将0R电阻去掉，因为VBUS上加电源时系统是无法睡眠的

解决办法

1、存在兼容性问题的4G单模和4G多模高通芯片，可通过修改NV配置参数解决：

第一步：查询NV值：at+qnvfr="/nv/item_files/modem/mmode/operator_name"，查询结果是01。

第二步：将NV值改为00：at+qnvfw=“/nv/item_files/modem/mmode/operator_name”,00  ，数据业务正常

第三步：将NV值为00的模块重新插入2G/3G/4G卡，数据业务正常

将NV值改为00，模块既支持单4G卡，也支持2G/3G/4G卡。

2、NV参数的说明：operator_name

（1）OPERATOR_NULL=0 //无运营商特殊设计，即选网时采用默认设计

目前电信单纯4G网络的卡有两种。一种单4G老卡，与234G卡一样通配，差别没有开23G功能，库存卡体。一种单4G新卡，大概时间2019年11月前出产的高通芯片的设备无法兼容单4G新卡，高通以外及新生产的高通可以兼容。

ECM：05C6 900B

AT+MNETSTART=1  //0 Disable ECM dial 1 Enable ECM dial

AT+MNETCALL=1   //1 Enable ECM function 2 Enable RNDIS function(L506X not support)

固件版本：L506Xv06.01b04GPS_V7.00

固件默认关闭GNSS供电，如果使用有源天线需发指令开启供电

开启GNSS供电：AT+MPMGPIO=4,1

关闭GNSS供电：AT+MPMGPIO=4,0

L501C  01B31版本及之前的版本均不支持，平台bug，之后的版本待解决

L506系列2020.6.24之前的版本均不支持；平台bug，6,28修复并且URC字段兼容3GPP标准，更新了版本

at$qcpbmpref=1   配置电话本存储位置

     OK

     at+cnum     查询本机号码

    +CNUM: ,"+8615612345678",145

此功能仅针对SIM卡已经预置了本机号码的情况，如果SIM卡没有预置本机号码，则需要先写入本机号码再查询

通过更新固件解决；

问题固件版本：L506SCv02.01b01M.00

更新固件后解决，固件版本：L506SCv02.01b02M.00

相关驱动可联系PM；

通过更新固件解决；

修正后的起始固件版本：L506Xv04.01b03GPS.00

问题原因：AT+CNMP=2时，使用电信4G卡入网时，根据研发描述存在双网并存的问题（CDMA和LTE），会导致AGPS数据输出问题；

AT+ESIMS=1才可以开启SIM卡热插拔检测的功能；

拔出卡提示：+IND:SIM REMOVED

插入卡提示：+IND:SIM INSERTED

注：

开启热插拔检测后，重新插入卡，在不重启的情况下，可自动恢复联网；

1：AT+MLOGK=5；

2：AT$DUMPSWITCH=1;

3：ATI;

4：qxdm工具打开默认log;

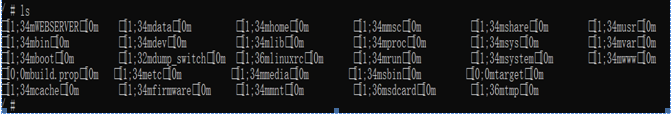

这是windows cmd 不支持linux shell的颜色解析,需要用putty工具进adb

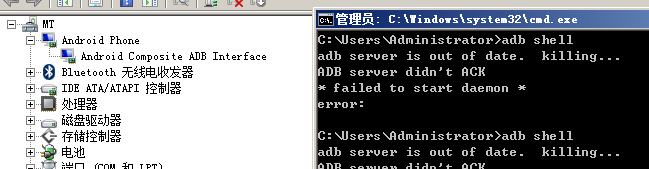

ADB有出来，但是用不了

adb kill-server

adb start-server

AT^MEID查询指令

AT+WMEID=“…”,1读取指令

AT+ESIMS=1

[13:29:00.275]发→◇AT$QCMGF=1

[13:29:00.280]收←◆

OK

[13:29:15.683]发→◇AT$QCMGS="15121011853"

[13:29:15.690]收←◆

>

[13:29:24.774]收←◆

$QCMGS: 7

OK

移动和联通的短信的方式和2G是一样的,电信的短信是2G形式下,需要用CF的板子,指令也是单独的.

AT+MLABTEST=1,Commercial-CT

OK

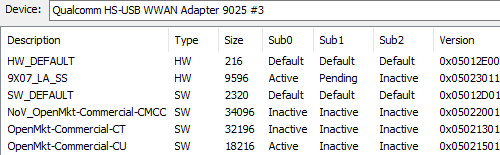

AT+GETMBNLIST

OK

+MBNLIST: 9X07_LA_SS  ,HW_MBN,sub0 state 1 ,sub1 state 0 ,version 0x05023011

+MBNLIST: Volte_OpenMkt-Commercial-CMCC  ,SW_MBN,sub0 state 0 ,sub1 state 0 ,version 0x05022068

+MBNLIST: OpenMkt-Commercial-CT  ,SW_MBN,sub0 state 0 ,sub1 state 0 ,version 0x05021301

+MBNLIST: OpenMkt-Commercial-CU  ,SW_MBN,sub0 state 1 ,sub1 state 1 ,version 0x05031501

打开QXDM,连接EVB,选择菜单【View】à【Common】à【Status（Dynamic）】

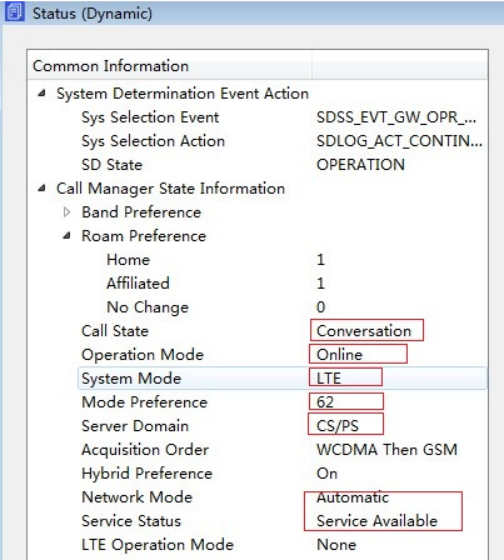

会出现下图对话框，选择【 Call Manager state Information】 就可以查看模组的驻网，搜网，服务等状态。

PID : 9001 , VID : 05C6

发送AT+CNMP这个指令查询一下返回值，如果返回38（LTE only）了，要设为2（auto）或其他支持GSM的mode才行，没有VoLTE功能的话不能4G拨号。

AT+CNMP= 2    //自动

 AT+CNMP=59   //59 – TDS-CDMA Only

 AT+CNMP=13   //13 – GSM Only

 AT+CNMP=38   //38 – LTE    Only

 AT+CNMP=60   //60 – GSM+TDSCDMA Only

输入用户名： root， 密码是：oelinux123

进去后。 输入：cat /proc/kmsg

此时L506已进入烧录模式，请联系MT相关人员；

CPU : Cortex-A7 1.2GHz,ARMv7

ROM: Total: 512M

Code Space: 11.6M bytes for App image bin(File)

Data Space: 200.3M Bytes

RAM: Total: 256M

Kernel code:7311K

Rwdata:902K

Rodata:3048K

Init: 332K

Bss: 767K

Free: 60M bytes

Operating System: Linux kernel 3.18.20s

 关键器件：

   L506LD:

   PMIC: PMD-9607-0-94WLNSP-TR-04-1

   主芯片： MDM9207-0

   射频芯片：WTR2965

   RF PA:SKY77643-21

   MMPA: SKY77916-21

   L506CFLD

   PMIC: PMD-9607-0-94WLNSP-TR-04-1

   主芯片： MDM9607

   射频芯片：WTR2965

   RF PA:SKY77643-21

   MMPA: SKY77916-21

PIN38、PIN39

AT+WIMEI1="123451234512345",1   //写IMEI的

AT+WMEID="12345123451234",1   //写MEID

CMD_AT_RIMEI="AT+RIMEI1"

CMD_AT_RMEID="AT+RMEID"

CMD_AT_RSN="AT+RSN"

CMD_AT_RWIFI="AT+RWIFI"

CMD_AT_RBT="AT+RBT"

CMD_AT_WIMEI="AT+WIMEI1"

CMD_AT_WMEID="AT+WMEID"

CMD_AT_WSN="AT+WSN"

CMD_AT_WWIFI="AT+WWIFI"

CMD_AT_WBT="AT+WBT"

CMD_AT_AT_WKPRD="AT+WKPRD"

IMEI：

AT+WIMEI1="866908030000068"

AT+WIMEI1="866908030000068",1(如果已有MIEI号，后面加参数1)

MEID:

AT+WMEID="12345ABCD12345"

AT+WMEID="12345ABCD12345",1

SN:

AT+WSN="P4H60704020082"

AT+WSN="P4H60704020082",1

只在移动卡的时候，需要使用AT$MPROFILE=3设置一下，添加在AT+CGACT=1,4 后面就可以了，麻烦修改下

8814，晶振Crystal Oscilator VCC TYP 1.8V Cp 15pF 12 MHz(-40~85℃) ±30ppm，

推荐使用KDS OSC DSO321SR 12.000MHZ 1.8V 3225

详见506的参考电路

1、模块上电到接收到Call Ready的最大时间

     30s

2、一下各命令最大返回时间

at+cipmode=0        //50ms

at+cipclose=1   //5s

at+netclose    //50ms

At+cmgf=0         //50ms

At+cmgs=Length      //1s

短信内容发送后返回信息时间

at+netopen          //默认120s

AT+CIPopen=1,"tcp","180.168.95.26",8020,0  //默认120s

AT+CIPSEND=1,300     //默认120s

以上3个指令可以通过AT+CIPTIMEOUT指令修改timeout时间

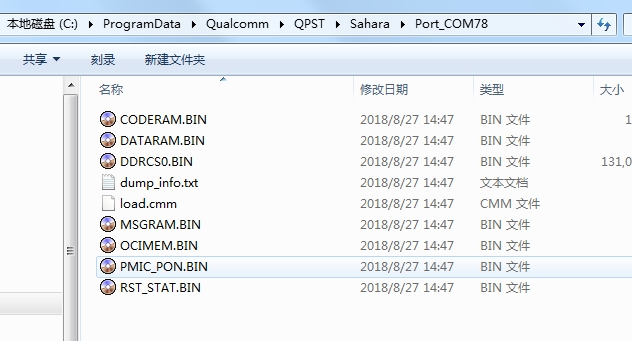

memdump，开机后使用AT$DUMPSWITCH=1打开 如下路径中生成： C:\ProgramData\Qualcomm\QPST\Sahara

QXDM log： qxdm 工具抓。

内核log：adb shell 下去抓

cat /proc/kmsg > /data/log.txt

adb pull /data/log.txt d:\

Code of <err>             Description

 201                      Unknown error for FTP

 202                      FTP task is busy

 203                      Failed to resolve server address

 204                      FTP timeout

 205                      Failed to read file

 206                      Failed to write file

 207                      Not allowed in current state

 208                      Failed to login

 209                      Failed to logout

 210                      Failed to transfer data

 211                      FTP command rejected by server

 212                      Memory error

 213                      Invalid parameter

 214                      Network error

 215                      Failed to connect socket

 216                      Failed to send data using socket

 217                      Failed to receive data using socket

 218                      Failed to verify user name and password

 219                      Socket connect timeout

 220                      File does not exist

Diagnostic-USB00，Modem-USB02，AT/NMEA-USB03

USB_VBUS脚需添加47K下拉电阻到地

高电平为正常模式，低电平进入飞行模式；

PIN84 COEX2是USB下载时的使能管脚，开机的时候要上拉进入升级模式，建议留作测试点

这个是针对以前V2的硬件的主板的。 由于硬件设计问题， V2主板必须要使用带P的版本， 否则会出现4网络异常并且死机问题。  对于带P的版本V2/V3硬件都可以使用，不好的地方就是4G网络连接时会造成有20mA左右的格外电流消耗。

62/63给RF，38/39给基带

从按开机键到能注上4G网络在20秒左右。

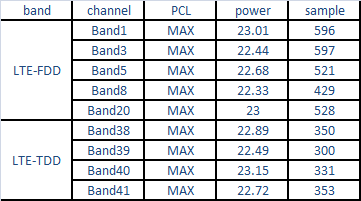

GPRS/EDGE: 450 mA

TD: 350  mA

W: 660    mA

TDD: 480   mA

FDD: 680   mA

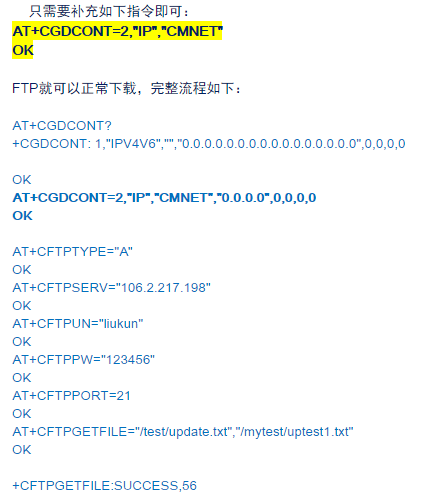

需要配置一下APN, AT+CGDCONT=2,"IP","CMNET"

固件默认配置双APN通道，因此需要发指令配置一下。

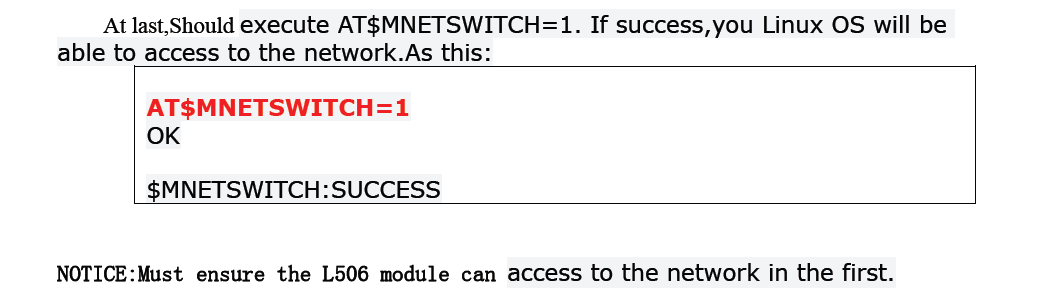

上述为完整流程

lb@redheaven:~$ ls -l /sys/class/tty/ttyUSB*

lrwxrwxrwx 1 root root 0 一月 18 08:51 /sys/class/tty/ttyUSB0 -> ../../devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.3/2-1.3:1.0/ttyUSB0/tty/ttyUSB0

2-1.3 -> ttyUSB0

要固定顺序需要客户在他们的Linux系统中处理。可以通过端口号来选择相应节点，可以参考下面文章：https://blog.csdn.net/kangear/article/details/46302741

0,1是diag口

2,3对应的modem 和nmea口

4是wwan 口

modem口和nmea口可以用来发送AT命令

diag口用来抓qxdm log

wwan口用来上网的

输入用户名： root， 密码是：oelinux123

进去后。 输入：cat /proc/kmsg

1,开机后使用AT$DUMPSWITCH=1打开。

memdump在如下路径中生成：C:\ProgramData\Qualcomm\QPST\Sahara

2,提供重启前和重启后的内核log

1)：可以通过串口工具连接UART2口抓取；

2)：或者用以下方法(Windows下的adb)：

cat /proc/kmsg > /data/log.txt

adb pull /data/log.txt d:\

1：在CSCLK=0模式下，在此模式下模块进入休眠模。前模块不支持硬件唤醒、

2：在CSCLK=0模式下  在此模式下模块进入休眠，AT+MWAKEUPCFG=7,200

模块接受，数据 ，短信 ，电话铃声 三种方式唤醒.

数据和电话铃声唤醒后，WAKEUP_OUT 脚马上就有波形输出，此时如果外部MCU马上发送AT指令AT令

马上就会有作用。但是在短信唤醒的方式下，WAKEUP_OUT 脚也会有波形输出，但是如果此时外面MCU

发送AT 指令，有时候AT指令会没有作用，在模块唤醒后如果模块判断出网络是空闲的状态子1S之内模块

还好在此进入休眠。如果网络不是在空闲状态一般会在5S左右进入休眠

但是如果把短息AT+CNMI=2,1方式，模块唤醒后立即发送AT 指令模块就会响应。

最后总结：也就是用短信如果唤醒模块，那么在程序初始化的时候必须要对短信功能进行相应的初始化。

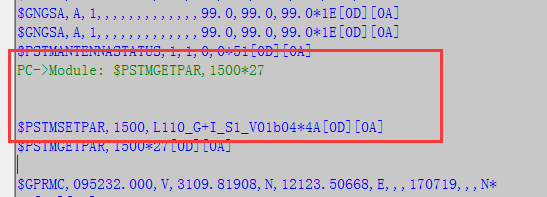

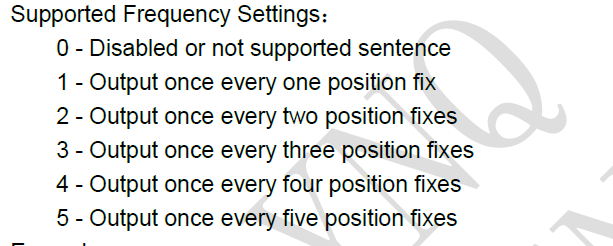

GPS的at+cgpsnmeatype=0,0这个指令需要在开启GPS前设置才有效

版本L506v03.02b14.00 增加了NMEA port only at+cgpsnmeatype=3,0,

AT+CGPSINFO, 在当前的查询口输出，如在AT口查询，直接将当前位置信息单次在AT口输出

AT(+)($)GETMBNLIST

需要抓取memdump，方法如下：

 1. 每次开机之后AT+DUMPSWITCH=1  打开memdump功能

 2. 复现问题

 3. 如果是重启在 C:\ProgramData\Qualcomm\QPST\Sahara\ 目录下对应的COM口会生产memdump文件，把该文件夹打包发给研发分析

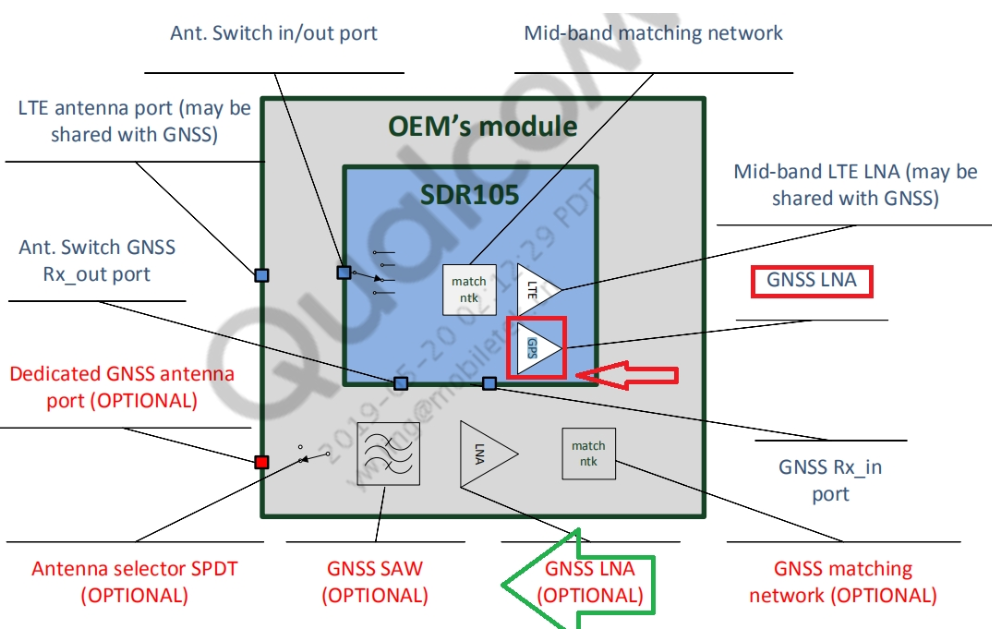

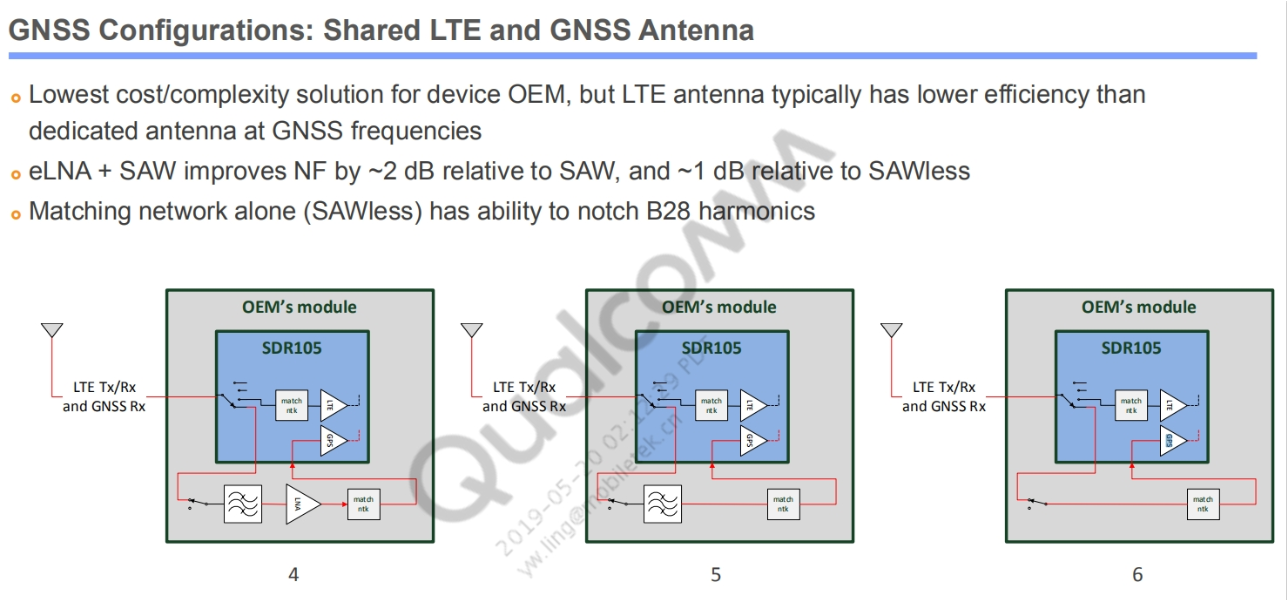

模块应用在电磁环境比较复杂的情况下需要外接LAN和SAW,例如主板同时包括GSM、WLAN、UMTS、Bluetooth这些设备或其它特殊环境。

建议使用PIN52

L506 CF、C是4Gbits+2Gbits，CFLD、CLD是2Gbits+1Gbits,XCF是1Gbits+1Gbits

语音芯片上差分电阻接反及外围电路器件焊接导致

客户主板 PCI-e中46脚通过NPN三极管接了主板单片机的复位引脚，而龙尚模块此引脚默认输出低电平0V，L506默认输出高电平1.8V,导致（手册中规定此引脚为NC）。

可以。当L506以CSCLK=0方式休眠时，在满足唤醒的触发条件并唤醒L506后，将会在RI脚输出下降沿。上位机控制器可使用L506的RI脚，配合GPIO的下降沿中断实现休眠唤醒功能。

可以。用户可通过“at+mwakeupcfg”命令配置Data唤醒方式。

其命令格式为：at+mwakeupcfg=<mode>[,time_delay]，其中mode参数范围0x0～0x7，default值为0x3，完整定义如下：

因此当Bit2为“1”时即使能Data唤醒功能。

另外，time_delay参数用于设置L506唤醒后到执行对应操作的延迟时间，单位为毫秒。Default值为0。

示例：

at+mwakeupcfg=7,90

L506可分别通过AT指令或特定IO的电压变化触发休眠，其唤醒方式包括：外部数据接收、SMS、Call及特定IO电压变化。其中SMS、Call为默认触发方式，外部数据接收需通过AT指令先行设置。

L506设置休眠的指令为“at+csclk”，格式为：at+csclk=<type>。其参数和对应的唤醒方式如下表：

备注：

1. 当L506进入休眠后，USB及UART接口均无法通信或唤醒L506；

2. 当CSCLK=0时，L506无法通过外部硬件唤醒，且唤醒后执行完相关操作将再次休眠。请谨慎使用；

3. CSCLK=2的功能目前尚未开放；

4. 在设置CSCLK=1之前，需通过上位机拉低DTR脚的电压以满足触发条件。

使用L506 EVK测试时需注意不要让DTR脚悬空，以免出现无法唤醒的情况；

sudo adb reboot bootloader

sudo fastboot flash system <LocalPath>\boot.img

fastboot reboot

优先挑选的io

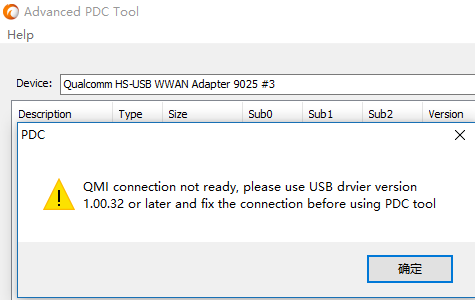

请检查PC端设备管理器->网络适配器中，“Qualcomm HS-USB WWAN Adapter 9025 #3”是否被禁用：

若被禁用则启用该设备，重新查看即可：

L620除去PSM的电流状态：

DRX  1.28s时   底电流96uA，平均电流0.86mA

eDRX（eDRX value=81.92s、Paging Time window=5.12s,小循环1.28s）底电流93uA，平均电流0.15mA

设备标识码按urn:imei:866873029330340这格式，其中红色部分改为模块的IMEI。

AT+PING=180.101.147.115 -l 64 -n 5

OK

+ping: finish, Packets: Sent = 5, Received =5, Lost = 0 (0% loss)

AT+M2MCLINEW=180.101.147.115,5683,"urn:imei:866873029189269",90

OK

红色部分需改为客户的IP地址和端口号，客户电信云平台模块注册设备标识码无法输入：“urn:imei:866873029189269”只能输入15位IMEI情况下直接改为“866873029189269”即可绑定设备在线。

L610 L620都是支持NB全频段的，覆盖了国内全部运营商网络。目前使用起来唯一的区别是要分别设置好

各自的APN，指令：

L620 ： AT*MCGDEFCONT="IP","CTNB"

实际上目前版本暂时MTK提供的软件版本上APN是空的也能通过，PDP激活也是自动的。

L610 ： AT+CGDCONT?+CGDCONT: 1,"IPV4V6","CTNB","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0

目前，软件版本没有关机操作。可以使用AT+SM=DP进入深度休眠模式（only 32.768Khz runing）。

AT+SM=DP 系统直接进入DeepSleep 模式不反回ok

后续软件版本会增加powerkey关机序列。

检测硬件的SIM卡是否有松动的情况，查看下硬件SIM卡上的阻容是否合适，是否导致了数字信号的波形失真.

排查硬件错误。

L620在搜网状态下执行“at+cpsms?”是无法获取相关信息的。

请用户在执行该命令前先执行“at+cgreg?”命令并确认返回结果为“+CGREG: 0,1”即注网成功，然后再执行“at+cpsms?”命令。

示例：

at+creg?

+CREG: 0,1

at+cgreg?

+CGREG: 0,1

OK

at+cpsms?

+CPSMS: 1,,,"00100011","00001011"

L620底部有整片GND加绿油覆盖，可做为屏蔽与绝缘层。

底板可以走线，若底板需通孔设计，建议塞孔盖油处理。

L620采用盲埋孔设计，故底部有5-6孔。此类孔是镭射孔，目前采用填铜处理(博敏制板)。

当L620进入PSM模式后，正常情况下AP端会进入Deep Sleep。参考L620的硬件设计手册，当上位机持续向RTC_EINT脚输入48ms的低电压将唤醒L620。但退出PSM需要有网络请求动作。

当L620唤醒后其UART接口即恢复通信功能，但此时被唤醒的只是L620的AP端。PSM是一个网络状态，在该状态下设备和网络均认为设备是在网的。

因此用户在PSM状态下需要发送数据时，只需要通过RTC_EINT或PWR Key唤醒L620的AP端，然后正常使用相关的AT命令(如TCP)发送即可。PSM状态下发送数据，PING,模块首先会与网络同步，发起一个TAU过程，转换到RRC CONNECTED状态，但这些过程对用户是透明的，用户只需正常发送数据，正常处理成功或失败。

示例：

at+cpsms=1

OK

at+cesq

+CESQ: 0,99,255,255,0,0

OK

at+cereg?

+CEREG: 0,1

OK

at+cgreg?

+CGREG: 0,1

OK

at+cstt="ctnb","web","password"

OK

at+ciicr

OK

+IP: 10.178.198.196

+EGACT:2,1,1,1

at+cifsr

10.178.198.196

OK

可以，其唤醒操作和RTC_EINT脚一样。但建议用户使用RTC_EINT脚实现唤醒功能，以简化电源部分的线路设计；

[A] 用户可通过“at+sm=<op>”命令设置L620的系统状态。该命令格式如下：

at+sm=<op>

<op>参数：

示例：

at+sm=lock

OK

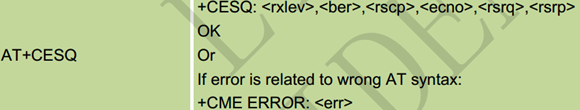

[A] 用户可通过“at+cesq”查询当前小区的NB-IoT信号强度。该命令格式如下：

at+cesq

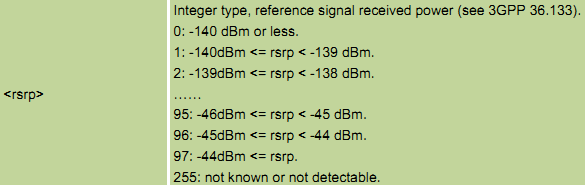

+CESQ: <rxlev>,<ber>,<rscp>,<ecno>,<rsrq>,<rsrp>

OK

其中<rxlev>参数为载波信号强度，<rsrq>参数为NB-IoT信号的信噪比。用户可根据上述2个参数判断当前小区的NB-IoT信号情况。

特别的，若rxlex值较大，rsrq值较小，则可能是存在同频干扰(针对电信基站)。

CESQ返回的参数主要关心 rsrq（参考信号接收的质量），rsrp（参考信号接收的功率）。RSRQ = RSRP - RSSI，所以它的值主要取决于当前网络是否有干扰，如果有很强的干扰信号，则RSSI会很大。

从CT LAB测试要求来看，极限覆盖的RSRQ要求是高于-20dB，RSRP高于-132dBm，在这种环境下模组能接入就可以了。实际网络信号好坏还是需要通过RSRQ，RSRP等信息来判断。

因此我们建议 {rsrq=1, rsrp=8}为极限值，任意一个参数不得低于此极限值。另外以上海办公室现网测试的结果作为信号良好的参照，CT{rsrq=24, rsrp=43}，CM{rsrq=20, rsrp=42}，CU{rsrq=28, rsrp=77}

:

RSRQ被定义为N*RSRP/(LTE载波RSSI）之比，其中N是LTE载波RSSI测量带宽的资源块（RB）个数。RSRQ实现了一种有效的方式报告信号强度和干扰相结合的效果。

因为L620在进入PSM后射频端已休眠，当从PSM状态唤醒后只有AP端工作。

当L620从PSM状态唤醒(如按下PSM Key)后，可以先发送“at+cpsms=0”关闭PSM，再查询CESQ。

示例：

at+cesq

+CESQ: 22,99,255,255,22,44

\0        // L620进入PSM，可拉低RTC_EINT脚唤醒L620

at+cesq

+CESQ: 99,99,255,255,255,255

at+cpsms=0

OK

at+cesq

+CESQ: 0,99,255,255,0,0

OK

at+cesq

+CESQ: 25,99,255,255,18,45

L620的标称工作电压范围是2.1V~3.6V，最高工作电压为3.63V。

针对使用3.6V锂铔电池作为电源的应用场景，由于新出厂的锂铔电池电压可能达到3.7V并持续较长时间。

对此建议用户在电池输出端串联一个0.25V压降的肖特基二极管，以便分压。

支持，当空口环境不好时，TAU可能会失败。此时EMM层将启动T3411定时器并尝试5次。如果5次尝试均失败，则启动T3402定时器。当T3402再次超时，TAU过程又会再次启动。在定时器期间，如果检测到小区不符合要求(如干扰很大，rsrq不满足要求)则会换小区。

目前的策略是先搜索最近使用过的历史小区(最大10个)，如果历史小区都搜不到，电信按以下次序搜网：B5 B1 B3 B8 B20，移动、联通按以下次序搜网：B8 B1 B3 B5 B20。注意当前使用的小区信息不会立即保存，需要AT+CFUN=0 或者进入PSM后才会保存至NV中变成历史小区，因此注网后直接掉电这个小区信息是不会保存的。

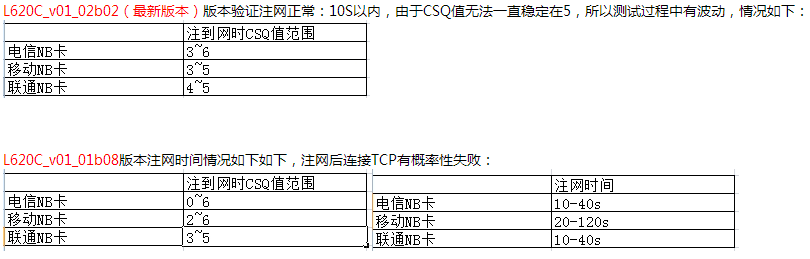

注网时间在不同网络环境下变化较多，以下提供上海办公室的实测多次的平均数据供客户参考：

开机到第一次注网时间：联通平均17秒左右，电信平均32秒左右，移动网络在公司这里不太好，各次测试差距较大，有几次超过了1分钟，如剔除时间较长的数据，平均在12秒左右

开机到第二次注网时间：联通平均11秒左右，电信平均11秒左右，移动平均7秒左右

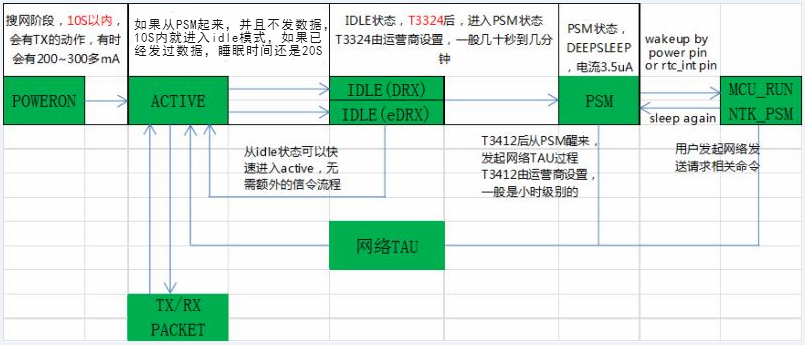

以下模块工作的状态转移图供客户参考，默认是使能睡眠的，每个阶段的功耗可参考L620的硬件文档

ROM(with FOTA) 提供给客户使用：>= 256KB

ROM(no FOTA) 提供给客户使用：>= 1024KB

RAM 提供给客户使用：>= 1024KB

现在在opencpu手册里写的是ROM 256KB，RAM 1MB

NB网络下PSM相关参数主要是通过网络下发的T3324 Value, T3412 Value, T3412 Extended Value三个参数设置，当网络有下发Extended Value时以Extended Value来设置（T3324 Value +T3412 Extended Value），否则以T3324 Value+T3412 Value来设置.

T3324 Value参数意义是指网络状态从DRX到PSM的时间，也就是说从进入DRX开始计时，时间到后就进入PSM状态.

T3412 Value和T3412 Extended Value参数意义是指网络下一次唤醒的时间，从进入PSM开始计时，时间到后执行TAU唤醒网络.

T3324 Value, T3412 Value, T3412 Extended Value三个参数值都是通过一个字节的二进制表示的，其中bit6-bit8表示单位，bit1-bit5表示数值.

T3324 / T3412 Value bit6-bit8的单位如下：

000  2S

001  1min

010  6mins

111  保留

理论最大值是：01011111   31*6=186mins

T3412 Extended Value bit6-bit8的单位如下：

000 10mins.

001 1hour.

010 10 hours.

011 2S.

100 30S.

101 1min.

110 320 hours (For T3324 extended value, If it is received in an integrity protected message, value shall be interpreted as multiples of 320 hours. Otherwise value shall be interpreted as multiples of 1 hour.)

111 保留

理论最大值是：01011111 31*10=310hours   /  11011111 320*31=9920hours（感觉这个基本上用不到）

Flash 32Mb，PSRAM 32Mb, Sysram 32KB

at+cstt="ctnb","web","password"

AT*MCGDEFCONT="IP","CTNB"

L620:at+cstt="ctnb","web","password",password 和 user 是不能省略的  ，没有的话，就不填入数据,at+cstt="cmiot","",""

L206:at+cstt="cmiot"

CTS,RTS那两个脚默认内部有上拉，47K，使用上拉和不使用上拉都需要调用API设置一下.

180516                    180517

条件 电源端加220uF               条件 不加电容

温度 -40 25 85                  温度 -40 25 85

电压 Max值   Max值   Max值   电压  Max值   Max值  Max值

2.1  582    548    533    2.1  860    789   671

2.5  515    480    492    2.5  840    662   658

2.8  419    429    440    2.8  595    575   544

3   405    403    389    3   602    525   533

3.3  382    356    370    3.3  583    509   455

3.6  320    294    307    3.6  485    367   393

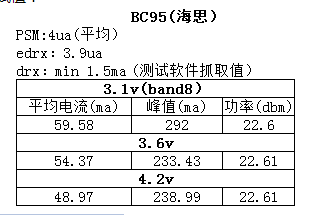

BC95(海思）

PSM:4ua(平均）

edrx：3.9Ma

drx：min 1.5ma (测试软件抓取值）

(band8）平均电流(ma)  峰值(ma)   功率(dbm)

3.1v　   59.58      292       22.6

3.6v 　  54.37      233.43     22.61

4.2v 　  48.97      238.99     22.61

opencpu的软件默认使用UART_debug作为AT口，UART1开放给客户用

at*mcgsn=1，“123456789012345”

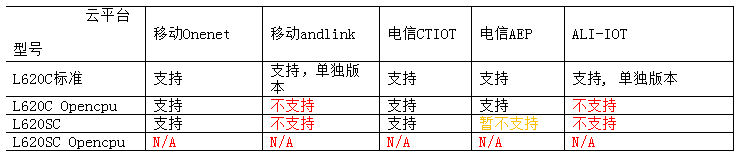

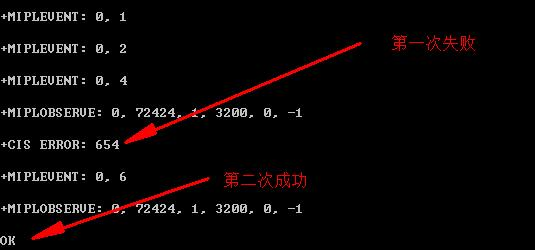

https://open.iot.10086.cn/

账号：Mobiletek，密码：Mt123456

接口请参考：

\include\middleware\MTK\nvdm\inc\nvdm.h中的接口,后续软件可提供Demo。

Nvdm_modem_port.h该文件中的接口不可用.

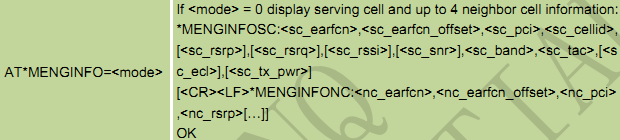

AT*MENGINFO=0

*MENGINFOSC: 3736,2,176,"1888B1A",-92,-5,-88,10,8,"5B65",0,

*MENGINFONC: 3736,2,7,-103

*MENGINFONC: 3734,2,119,-106

*MENGINFONC: 3738,2,175,-108

OK

MENGINFOSC回复的当前注册的小区，后面跟的是一些小区信息，比如3736小区号，2偏移量，176小区物理ID，"1888B1A"小区ID，接着就是相关的信号强度参数

MENGINFONC返回的是附近的其他小区信息（后续会增加单独的查询附近小区信息的指令）

AT*MENGINFO=1

*MENGINFODT: 0,0,0,0,330,372,10,11,0,0,0,0,0,0

OK

设置为1只能是在idle模式下，网络注册后，无操作，10-20S内进入psm。设置为1的查询只能是在这段时间内发送。

指令返回的大致的是描述载波信号的一些相关射频信息，研发表示这个需要专业的射频人员才能看懂。一般用不到

前提：这个指令是用来设置上报信息+M2MCLIRECV:后面的消息格式

AT+MCTIOTRECFG=show_size,format

Ok

show_size:  0,不显示接收数据大小；1，显示数据内容大小

Format：   0，text格式如0123    1，HEX显示 30313233

通常问题现象：模块期初能够正常上网，一段时间后，模块始终无法正常注网，换个卡就

可以注册网络，这种现象可能是sim卡号段被改写了。号段被改写不是模块操作的，是运营商通过3GPP协议下发的。

（1）查询当前禁止号段指令：AT+CRSM=176,28539,0,0,250,"6F7B"

+CRSM:144,0, "64F04064F00264F00064F010FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF"

OK

64F040：代表号段46004

64F002：代表号段46020

如上log显示，被禁止的号段46004,46020,46000,46001

2G主要看46000（移动），46001（联通）

（2）修改指令：

AT+CRSM=214,28539,0,0,3,"00F130"

+CRSM: 144, 0

OK

L620在搜网状态下执行“at+cpsms?”是无法获取相关信息的。请用户在执行该命令前先执行“at+cgreg?”命令并确认返回结果为“+CGREG: 0,1”即注网成功，然后再执行“at+cpsms?”命令。

示例：

at+creg?

+CREG: 0,1

at+cgreg?

+CGREG: 0,1

OK

at+cpsms?

+CPSMS: 1,,,"00100011","00001011"

用户可通过at+cgsn=1命令查询当前模块对应的IMEI号。

示例：

at+cgsn=1 +CGSN: 866873029330746

当at+ciicr没有返回IP，说明此时NB网络可能出现异常。建议用户可以使用at+cereg命令判断网络是否连接，用at+cgact命令查询PDP是否已激活(Activated)：

注意：固件版本v01.02b09及以后版本已取消CGACT命令。但用户可通过at+cgatt命令查询PS附着状态。

示例：

at+cgatt?+CGATT: 1

OK

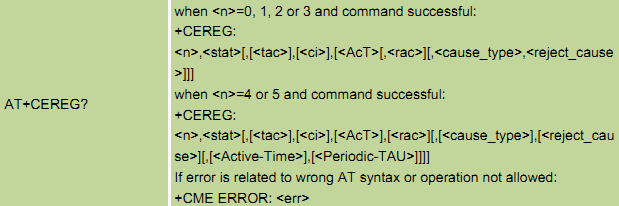

用户可通过at*menginfo=<mode>命令获取L620注网的小区信息，以及该小区的PCI和Cell ID。

或者用户可先设置at+cereg=2，再执行at+cereg?查询小区ID：

示例：

at+cereg?+CEREG: 0,1

OK

at+cereg=2OK

at+cereg?+CEREG: 2,1,"9BC7","09C6C151",9,"00"

OK

at*menginfo=0*MENGINFOSC: 2504,2,182,"9C6C151",-109,-8,-101,5,5,"9BC7",2,

*MENGINFONC: 2508,2,210,-100

OK

用户可通过at+cesq或at*menginfo=0命令获取RSRQ、RSRP信息，另外可通过at*menginfo=0获取RSSI、SNR信息。

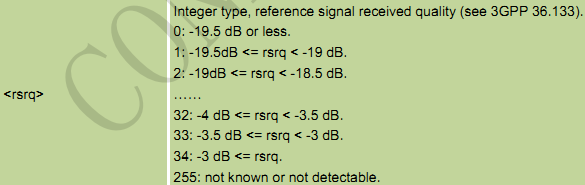

需要注意的是，at+cesq返回的RSRQ和RSRP值系参考3GPP 36.133的数值区间，非实际数值：

而at*menginfo=0命令返回的是实际数值(unit in dB)。

示例：

at+cesq+CESQ: 34,0,255,255,24,57 // RSRQ=24 -> -8dB～-7.5dB；RSRP=57 -> -84dBm～-83dBm

at*menginfo=0 *MENGINFOSC: 2506,2,130,"9C2CC53",-83,-6,-78,14,5,"9BA8",0,70

// RSRP=-83dBm；RSRQ=-6dB

可以。该功能是R13标准中RRC_IDLE的Reselection，包括同频和异频的。L620会参考网络SIB消息的配置做测量并完成小区重选，因为协议规定的是Idle状态，所以L620在DRX、eDRX状态下均可以进行小区重选。不同的是，当L620从PSM模式下唤醒并退出PSM模式，此时执行的是TAU动作，并不会重新驻网。

针对重新上电搜网的情况，该流程是驻网流程。L620会根据其保存的历史小区的频点信息，选择RSSI值较好的小区注册。需要注意的是，相较通过RSRP值来选择小区的方式，参考RSSI值方式的驻网时间更快，且无需解调载波上的信号，但缺点是当频点/小区的干扰信号(噪声)比较强时可能无法快速识别。

L620是默认激活PDP的，在模块上电开机并收到IP地址后，可直接进行数据业务。如果用户需要使用其他的APN激活PDP，其APN参数请联系当地运营商或卡商获取。

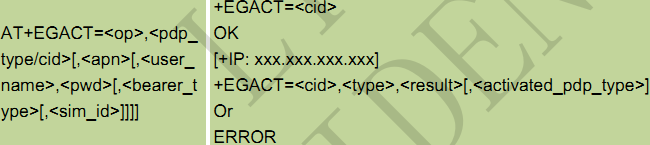

[AT+EGACT=1,1,"ctnb","web","password"]命令后返回+EGACT:2，是因为当前系统中已存在一路激活PDP的CID，返回“2”表示激活的是第二路CID。用户可使用“at+cgdcont? ”命令查询第一路CID的APN参数。

用户和通过at+cipshut命令断开GPRS的PDP context，然后再通过at+ciicr命令重新建立连接。

示例：

at+cipshut

SHUT OK

at+ciicr

OK

+IP: 10.51.66.153

L620要求at+cipshut和at+ciicr两条命令的发送间隔需大于100ms，否则ciicr将返回error。但此时注网也会成功，用户可通过at+cifsr查询新的IP地址。

SIM卡座的DET脚相当于一个开关，SIM_DET脚一般为上拉，卡座第8脚接地。当插卡后，SIM_DET脚被拉低，产生下降沿中断。此时模块认为有卡插入并重新初始化。

但L620的SIM卡热插拔功能默认是Disable的，SIM卡上没有DET脚，一般8脚的卡座上第7、8脚是DET功能。如果用户不需要SIM卡热插拔功能，可以把Pin10悬空。

当L620在PSM状态下移动到另一个小区(Cell)或No Service的地方再唤醒，则会因为无法注网而断线。此时L620将根据回传的URC判断并自行重新建立连接。

另外，因为L620支持小区重选功能，所以理论上不需要上位机重启L620。用户在发现URC处于deactivation状态时，可通过at+cereg命令查询并重新注网。

示例：

CT-Self Register: Have already registered!

+IP: 10.167.212.239

+EGACT:1,1,1,1

关于L620退出PSM TAU失败后的流程如下：

(1). 若连接建立失败时，会尝试T3411(10sec) 5次。若还不成功，则启动T3412(默认12mins)来尝试TAU；

(2). 若网络响应TAU要求前RRC连接断开，会尝试T3411(10sec) 5次。若还不成功，则启动T3412(默认12mins)来尝试TAU；

(3). 若网络直接Reject，根据Reject的原因再决定后续行为：

A：ABMM触发PLMN搜索并更换PLMN；

B：等待底层小区重选，更换TAI；

C：继续尝试TAU，此时会尝试T3411(10sec) 5次，若还不成功则启动T3412(默认12mins)来尝试TAU；

需要特别注意的是，L620只会在进行TAU时上报“EXIT PSM”的URC信息，关于TAU是否成功并无消息上报，网络状态需要客户手动查询。

用户可通过at+cgatt指令查询网络数据链接状态，但由于这个是ESM维护的状态，只有在取消网络附着后“+CGATT”才会显示0，而在无网的状态下掉网不会影响到ESM的状态，因此at+cgatt在此环境下不适用。针对这种场景建议用户使用at+cereg查询网络状态，如网络正常注册，则默认为网络数据链接正常。

当用户使用电信的NB卡进行TCP定长发送时。

在发送到一定次数(3~8次)后L620会返回“+ESOERR=0,3”或“+ESOERR=0,2”信息，此后虽然CIPSTATUS返回“TCP CONNECT OK”，但继续发送数据(CIPSEND)或CIPCLOSE均会返回error。

这是因为电信的网络现在只支持电信物联网平台，导致TCP发送的次数太多会被断开。“+ESOERR=0,3”和“+ESOERR=0,2”的含义分别是网络Reset和网络Abort。

出现该情况时，用户可通过at+cipshut关闭网络，然后重新建立连接。或换用移动的SIM卡调试。

AT+CEREG=4 or 5

AT+CEREG?

如果是电信的话可以通过不同的APN来配置的

发送最后一条数据的时候，如果不需要应答就在发送数据前发一个AT*MNBIOTRAI=1，就可以实现快速释放RRC

需要将UART0,UART1连接到电脑,模块本身是内部拉高的,因为EVB上接上底板后就会被底板强制拉低,接上串口线后就不会强制拉低.

因为L620在执行CIICR指令时，实际执行的也是EGACT。如果用户先用EGACT激活，再执行CIICR时L620会发现此时PDP已激活，则直接返回OK。

L620在正常启动后会自动注网，当注网成功后会返回IP。而只有插电信和联通卡时才会有“CT-Self Register……”等提示信息，这是运营商认证需求。移动认证没有此需求故没有提示信息。

由于网络因素，L620目前无法提供固定的超时返回时间。L620的操作流程是TCP握手5次(每次10 sec)，若5次都失败即返回“CONNECT FAIL”信息。

当L620返回“CONNECT FAIL”或用户需要断开TCP连接时，请先执行AT+CIPSHUT。重新建立TCP的命令流程依次是：AT+CSTT、AT+CIICR、AT+CIFSR、AT+CIPSTART。

1460字节

用户可通过命令：

AT*MNVMIVD=0,"ERRC_DATA_GROUP","ERRC_DATA_ITEM_PLMN_CAND_STORE"

清除L620保存的历史小区信息，使其在下次开机时重新搜网、注网。

需要注意的是，该命令执行成功时返回“0”。若返回“1”或“2”均表示该命令没有执行成功，需再次执行。执行成功后，请将L620掉电并重新开机。

示例：

    AT*MNVMIVD=0,"ERRC_DATA_GROUP","ERRC_DATA_ITEM_PLMN_CAND_STORE"

    *MNVMIVD: 0

用户可通过at*mfrcllck命令锁定小区的EARFCN。需要注意的是，若用户需要保存锁定的频点，则需要执行at+cfun=0和at+cfun=1以便让L620将频点信息保存下来。如果在执行at*mfrcllck命令后立即硬件复位L620，则设置的频点信息将不会保存。用户也可以通过该方法解锁频点。

示例：

at*menginfo=0*MENGINFOSC: 2506,2,37,"E978052",-71,-5,-66,18,5,"9B95",0,-150

OK

AT*MFRCLLCK=1,2508,2OK

+CEREG: 1,"9B7E","0E934051",9,"00"

at+cfun=0+CEREG: 0

OK

at+cfun=1OK

+CPIN: READY

+CEREG: 2

+CEREG: 1,"9B7E","0E934051",9,"00"

+IP: 10.195.144.22

+EGACT:1,1,1,1

at*menginfo=0*MENGINFOSC: 2508,2,210,"E934051",-91,-7,-84,5,5,"9B7E",0,80

触发小区重新的条件如下：

1. 基站向L620发送SIB5命令，要求其移频；

2. 当前服务小区的RSRP<29(-111dBm)，且邻区的RSRP高于当前服务小区；

不可以。当L620注册到小区A时，小区A会通过SIB3命令告知L620当信号低于某个门限值时可以检测临近小区的信号。只有在当前信号的信号强度低于该门限值时，L620才会重选小区。

可以。用户可通过at+sm=poweroff命令让L620关机。

示例：

at+sm=poweroff \0

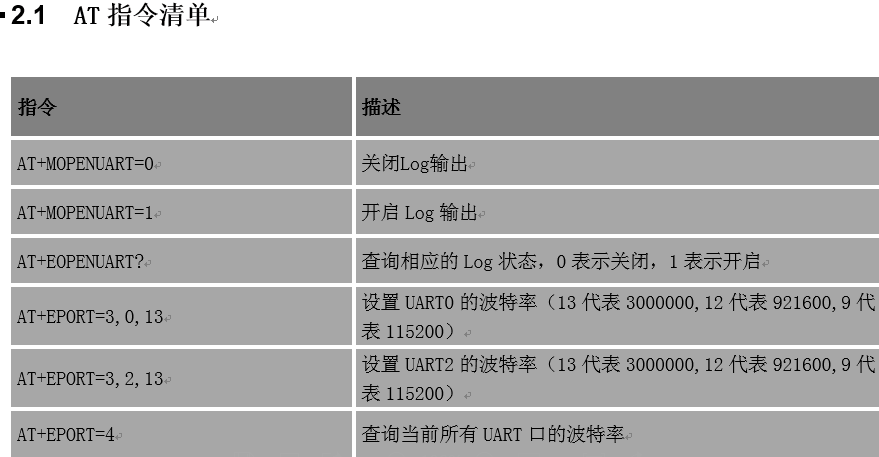

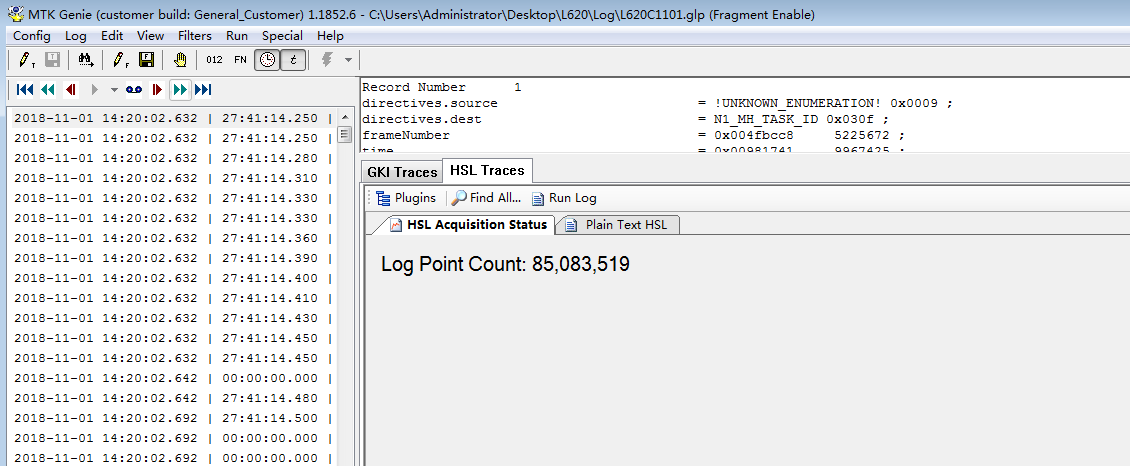

用户在抓取L620系统Log时，已通过at+eport命令设置了UART0(Pin22、Pin23)和UART2(Pin1、Pin2)的波特率，并通过at+mopenuart=1命令打开了上述2个UART接口。

当at+mopenuart=1情况下，若UART0、UART2接口没有1.8V的串口通信电压，则UART1将会提示“Core Dumping”信息且不响应AT命令输入。

因此在用户结束抓取Log后，需要通过上述命令恢复L620的UART环境并关闭UART0、UART2的后台打印功能。

示例：

at+eport=3,0,12OK

at+eport=3,2,12OK

at+mopenuart=0OK

at+cfun=0OK

at+cfun=1OK

+CPIN: READY

+IP: 100.120.127.158

+EGACT:1,1,1,1

不需要。L620从PSM退出来后，可直接用M2MCLISEND命令向云平台发送数据。

是的

不需要。用户只需直接执行cipstart即可。在L620中，系统会自动完成cstt和ciicr等命令，用户只需在收到IP地址后，直接发起数据业务即可。如无特殊的情况不建议用户更改egact、cstt、cipshut等命令。

L620注网成功之后不会保存小区信息。

只有在其Moedm关闭时(如执行at+cfun=0或进入PSM)才会保存小区信息

推荐使用at*mcgdefcont命令设置APN(掉电有效)。也可以用该命令或at+cgdcont命令查询当前APN。

需要注意的是，运营商基站有APN纠错机制，若用户设置的APN错误则基站会下发正确的APN。此时可通过at+cgdcont命令查询基站下发的APN。另外，电信的APN为“ctnb”，移动的APN为“cmiot”。

示例：

AT+SM=LOCK
AT+CFUN=0
AT*MCGDEFCONT="IPV4V6","ctnb"
AT+CFUN=1
AT+SM=UNLOCK

at+cgdcont?

+CGDCONT: 1,"IP","ctnb","",0,0,0,,,,,,0,,0

OK

at+cgdcont?

+CGDCONT: 1,"IP","ctnb","",0,0,0,,,,,,0,,0

用户可通过at+eport=4命令查看L620各组串口的波特率。

示例：

at+eport=4

+EPORT: 0

baudrate = 13

+EPORT: 1

baudrate = 9

+EPORT: 2

baudrate = 13

+EPORT: 3

baudrate = 9

+EPORT: 4

none

+EPORT: 5

none

若L620在注网成功后直接掉电，电信反馈其基站会保存注网信息24小时。实测基站RRC资源释放超时时间约15分钟。若L620在掉电前执行at+cfun=0(该命令不保存，下次开机不用执行at+cfun=1)或进入PSM，则基站会立即释放注网信息。

当L620注册电信云成功时，会先后返回“register success”和“observe success”信息。2条信息的间隔时间约150ms。而CLISEND命令发送数据需要在监听成功(observe success)后才能发送。

在observe success的前提下，L620会返回notify failed和notify success信息。在执行CLISEND超过10sec仍无回复，L620会上报notify fail。

当注册或发送失败时，L620会返回registet failed、notify failed等信息。但observe是协议主动流程，不会下发failed，只有成功时会返回success。

L620在PWRKEY管脚(Pin30)触发下降沿后开机，若开机成功则UART1会输出“*MATREADY: 1”和“+CFUN: 1”等信息。

另外，用户此时也可以测量L620的VIO18(Pin29)管脚是否有1.8V电压。在L620开机后将会在该管脚输出1.8V电压。

在网络环境存在有效信号时，L620上电后将自动发起attach动作，若连续5次attach失败，则L620将进入DeepSleep模式并在休眠12mins后再次发起attach。

若L620上电后接收到有效信号，但无法发起Attach或PLMN错误，L620将会寻找下一个频点。如果一直找不到有效小区(大概耗时6mins左右)则进入OOSA状态。

若当前环境没有网络信号，则L620不会发起attach并直接进入OOSA状态。

另，附OOSA策略如下：

*Search type description：

Deep: search type means that all supported bands are scanned.

Shallow: search type means that only neighboring cells are scanned.

40sec。L620在建立TCP连接时，会向服务器发送握手请求(SYN消息)并等待10秒。如果没有收到服务器返回ACK消息则会再发一次SYN消息继续请求握手并等待。总共会发4次即40秒。4次握手之后仍没有收到服务器的ACK消息，则认为连接失败并显示“CONNECT FAIL”。

cipclose命令是关闭已建立成功的TCP连接。所以在L620返回“CONNECT OK”或“CONNECT FAIL”前，cipclose会返回error。用户可以在等待L620返回上述信息后再断开连接。

若用户需要在建立TCP连接的过程中断开连接，可以直接复位L620，或使用at+cfun=0/1命令复位L620的射频端以便强制断开TCP连接。

示例：

at+cipstart="TCP","1.2.3.4",5

at+cipclose

ERROR

at+cfun=0

CONNECT FAIL

OK

at+cfun=1

OK

+CPIN: READY

+IP: 10.4.198.127

at+cipstart="TCP","195.34.89.241",7

CONNECT OK

+RECEIVE 0,32

u-blox AG TCP/UDP test service

at+cipclose

CLOSE OK

用户可通过at*mbsc?命令查询或设置其支持的Band。该命令掉电有效、重启或执行at+ cfun=0/1后生效，具体格式如下：

at*mbsc?

at*mbsc=[N],[n<,n><,n><,n><,n>...]

其中N表示当前需支持的Band数量，n表示具体的Band编号。需要注意的是该命令没有解锁的专用参数，用户需解锁时只需开启全部Band即可。

示例：

at*mbsc?

*MBSC: 1,2,3,5,8,11,12,13,17,18,19,20,25,26,28,31,66,70,

at*mbsc=1,8 // lock Band8 for CMCC
